Brandschutzgeprüft und zertifiziert

Flachdachausstieg

Holzluke F30

Feuerschutz kann überlebenswichtig sein. Für den besonderen Schutz im Brandfall gibt es den Roto Flachdachausstieg mit Scherentreppe auch mit der Feuerwiderstandzertifizierung F30 der MPA Braunschweig. Der Lukenkasten ist aus hochwertiger B1-Spanplatte hergestellt, die Scherentreppe aus leichtem Alu-Druckguss.

Produktvorteile auf einen Blick

F30-Brandschutz mit bauaufsichtlichem Prüfzeugnis

30 Minuten lang von unten geprüft.

Lukenkasten

Wasserabweisend und abwaschbar.

Anwendungsbereich

Einbau in feuerhemmende Betondecken geeignet.

Kinderleichte Bedienung

Patentierte Scherenmechanik (Bedienkräfte unter 3 kg).

Vielfältige Ausführungsmöglichkeiten

Farbliche Anpassungen etc.

Produktqualität

Stabile Alu-Druckgussstufen in verschiedenen Auftrittsbreiten und -tiefen ermöglichen eine Belastbarkeit von 200 kg (zugelassen für gewerbliche Nutzung).

Individuelle Isolierstärke

Wir passen die Wärmedämmung im Deckel und die Dicke des Rahmens an Ihre gewünschte Isolierungsstärke an (40, 80 oder 100 mm).

Schlagregendichtheit

Gewährleistet, dass der FDA selbst bei starkem Sturm und Regen dicht bleibt (Prüfung mit 3 Litern/min/m² und zusätzlichem Überdruck von 600 Pa).

Technische Daten

Flachdachausstieg Holzluke F30 mit Scherentreppe

Energie-Label B

Bauelement: 0,43 W/m²K*
Deckel unten: 0,80 W/m²K*
Deckel oben: 0,68 W/m²K*
^{* herstellerberechnet nach DIN EN ISO 6946}

Energieeffizienz

Luftdurchlässigkeit Klasse 4 geprüft*
^{* geprüft durch ift Rosenheim nach DIN EN 12207/12114}
Umlaufende Dichtung (3-fach)
Wärmedämmung in den Deckeln

Obere Abdeckung

Verblecht mit verzinktem Stahlblech;
ab Öffnungsbreite 90 cm: Alublech**
Verschluss durch Roto NX Beschlag NEU
Randabschluss wetterbeständig verleimt
inkl. Gummi-Hohlprofildichtung (2-fach)
mit Anschlusslippe für Dachhaut
Schlagregendicht (Klasse E1200)
Anschlag serienmäßig rechts

Lukenkasten/Lukendeckel

seitliche bauseitige Isolierung max. 40 mm
B1 Spanplatte, weiß
Deckel weiß beschichtet
Schubstangenschloss
Abfederung durch Gasdruckfedern
Einbauluft: 2 cm

Treppe

Scherentreppe aus Aluminium
Stufen: 25-38 cm, 14 cm tief (aus Druckguss)
Belastbarkeit: 200 kg
_{*Wir liefern die maximal mögliche Stufenbreite.}

Einbaufertigkeit
mit serienmäßigem Zubehör

Teleskophandlauf rechts montiert
Steckbare Abdeckleisten, weiß (Kunststoff)
Zugstab
Montageschrauben
Montageschaum
(2K-Fixierschaum PU 2/403)

Feuerwiderstand

30 Minuten von unten geprüft
^{*nach DIN 4102-2 durch MPA Braunschweig}
Für den Einbau in ≥200 mm starke Decken,
die nach DIN4102-4 der F30-Klasse angehören.
^{*Beachten Sie unsere Pläne.}

Maßbereiche

Das Besondere gehört bei Roto zum Standard:
Neben den verfügbaren Standardgrößen können auch individuelle Maße realisiert werden.

Maßbereiche (cm):

Maßtabelle für Flachdachausstieg Holzluke F30

Zubehör

Drückergarnitur

Deckelheizung für Flachdachausstiege

Ausführung Flachdachhaube

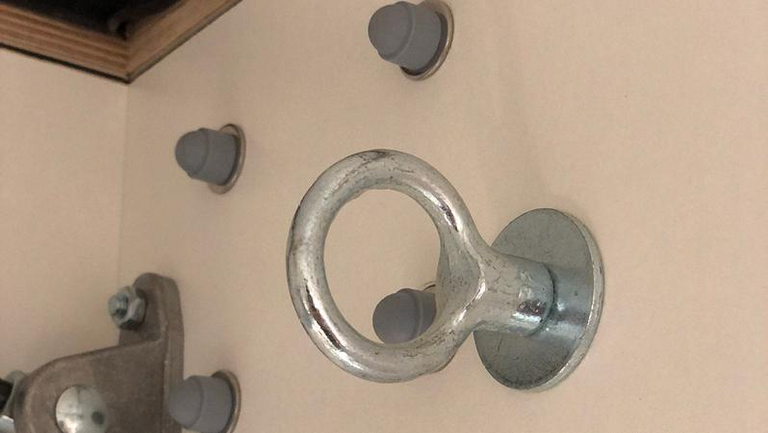

Montage-Ösen

RWA-Steuerzentrale/Signal-Kombigerät

Verbesserung der Wärmedämmung

Vierseitiges Sicherheitsgeländer

Viereitiges Sicherheitsgeländer (Umwehrung)

Flachdachdeckel elektrisch

CAD-Daten

zip, 4 MB

Herunterladen

pdf

Produktdatenblatt

pdf, 116 KB

Herunterladen

pdf

Einbauanleitung unterer Bereich

pdf, 584 KB

Herunterladen

pdf

Einbauanleitung oberer Bereich

pdf, 3 MB

Herunterladen

pdf

Luftdurchlässigkeit

pdf, 622 KB

Herunterladen

pdf

ABP Holzluke F30

pdf, 2 MB

Herunterladen

pdf

TÜV

pdf, 504 KB

Herunterladen

pdf

Nachrüstung Roto NX EasyMix

pdf, 503 KB

Herunterladen

pdf

Zubehör Absturzsicherung

pdf, 112 KB

Herunterladen
