Dachtreppe mit Feuerwiderstand und Holzluke

Feuerschutz mit patentierter Konstruktion

Scherentreppe

Holzluke F30

Unsere Scherentreppe mit patentierter Scherenmechanik aus Alu - Druckguss wird in einen brandschutzgeprüften Lukenkasten verbaut. Der Feuerwiderstand von 30 Minuten wurde von der MPA - Braunschweig geprüft und bestätigt. Der Lukenkasten ist aus hochwertiger B1 Spanplatte hergestellt. Die Belastbarkeit je Stufe beträgt 200 kg (das entspricht 500kg/m²) und ist somit auch für den gewerblichen Bereich geeignet.

Produktvorteile auf einen Blick

F30-Brandschutz mit bauaufsichtlichem Prüfzeugnis

30 Minuten lang von unten geprüft.

Vielfältige Ausführungsmöglichkeiten

Farbliche Anpassungen etc.

Kinderleichte Bedienung

Patentierte Scherenmechanik (Bedienkräfte unter 3 kg).

Produktqualität

Stabile Alu-Druckgussstufen in verschiedenen Auftrittsbreiten und -tiefen ermöglichen eine Belastbarkeit von 200 kg (zugelassen für gewerbliche Nutzung).

Sicherheit

Jede Scherentreppe durchläuft unser Prüfcenter. Treppenhöhe und -neigung werden perfekt angepasst, somit ist die Montage immer schnell und sicher.

Anwendungsbereich

Einbau in feuerhemmende Betondecken geeignet.

Technische Daten

Scherentreppe Holzluke F30

Feuerwiderstand

30 Minuten von unten geprüft
^{*nach DIN 4102-2 durch MPA Braunschweig}
Für den Einbau in Decken, die nach
DIN 4102-4 der F30-Klasse angehören:
Stahlbetondecke ≥ 200 mm
Holzbalkendecke ≥ 197 mm

Energie-Label A

Bauelement: 0,80 W/m²K*
^{*herstellerberechnet nach DIN EN ISO 6946}

Energieeffizienz

Luftdurchlässigkeit Klasse 4
*^{geprüft durch ift Rosenheim nach DIN EN 12207/12114}
Umlaufende Dichtung
Wärmedämmung im Deckel

Lukenkasten/Deckel

B1-Spanplatte, weiß
Deckel: weiß, beschichtet
Schubstangenschloss
Abfederung durch Gasdruckfedern
Kastenhöhe: 24 cm
Einbauluft, Länge: 2 cm
Einbauluft, Breite: 1,5 cm

Treppe

Scherentreppe aus Aluminium
Stufen: 25-38 cm, 14 cm tief (aus Druckguss)
Belastbarkeit: 200 kg

Einbaufertigkeit
mit serienmäßigem Zubehör

Teleskophandlauf beigelegt
^{(ab Öffnungslänge 100 cm)}
Montageschrauben
Zugstab
Abdeckleiste aus Holz in weiß
Montageschaum
(2K-Fixierschaum PU 2/403)

Maßbereiche

Das Besondere gehört bei Roto zum Standard:
Neben den verfügbaren Standardgrößen können auch individuelle Maße realisiert werden.

Maßbereiche (cm):

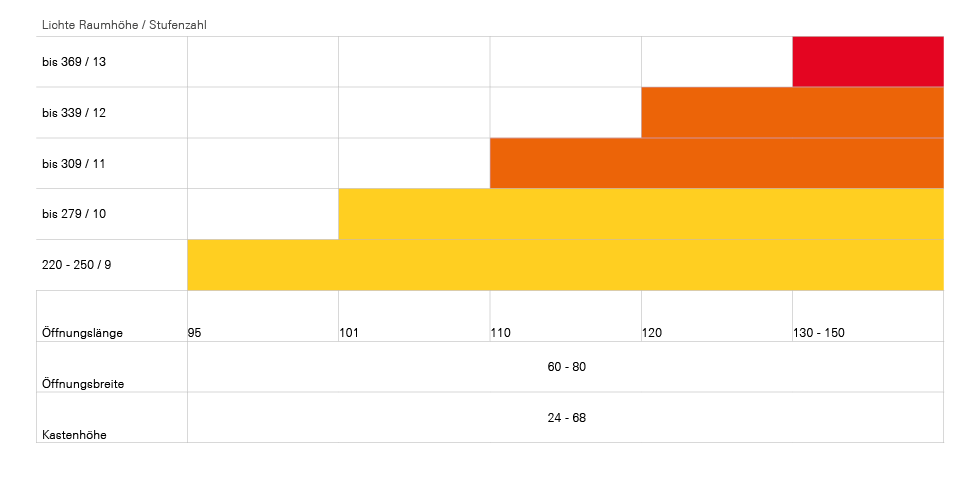

Maßbereich-Tabelle der Scherentreppe mit Holzluke in Abhängigkeit von Raumhöhe und Stufenzahl

Zubehör

Lukenschutzgeländer Metall

Beschichtung nach RAL - Palette

Optionales Zubehör (Absperrschloss)

Montagehilfe

Rauchmelder

Komfortstufe

Downloads

CAD-Daten

zip, 3 MB

Herunterladen

pdf

Produktdatenblatt

pdf, 100 KB

Herunterladen

pdf

Einbau und Bedienung

pdf, 2 MB

Herunterladen

pdf

ABP Feuerschutz F30

pdf, 2 MB

Herunterladen

pdf

TÜV

pdf, 504 KB

Herunterladen

Produktalternativen

Scherentreppe Stahlluke EI2 30 / EI2 60

Für den Einbau in Stahlbetondecken

Für den Einbau in Stahlbetondecken ab 180 mm, die der Feuerwiderstandsklasse EI2 30 oder EI2 60 angehören, empfehlen wir unsere entsprechend gefertigte Scherentreppe. Der Lukenkasten ist komplett aus Stahlblech mit umlaufenden Profilrahmen gefertigt. Der Lukendeckel hat eine innenliegende Isolierung und eine zweifache umlaufende Dichtung.

Scherentreppe_Stahlluke_F30_F60_F90_984x480

Zur Produktseite

Scherentreppe Stahlluke Elektro EI2 30 / EI2 60

Die komfortable Lösung mit Elektromotor

Bei dieser Treppe steht der Komfort im Vordergrund. Der geräuscharme 24 Volt-Elektromotor mit Endabschaltung und Sicherheitstaste fährt die Scherentreppe sicher ein und aus. Für den Einbau in Stahlbetondecken ab 180 mm, die der Feuerwiderstandsklasse EI2 30 oder EI2 60 angehören, empfehlen wir unsere entsprechend gefertigte Scherentreppe. Der Lukenkasten ist komplett aus Stahlblech mit umlaufenden Profilrahmen gefertigt. Der Lukendeckel hat eine innenliegende Isolierung und eine zweifache umlaufende Dichtung.

Scherentreppe_Stahlluke_Elektro_F30_F60_F90_984x480

Zur Produktseite

Hier erfahren Sie mehr über unsere Maßtreppen

Maßtreppen-Konfigurator

Sie sind auf der Suche nach Boden-, Scherentreppen oder Flachdachausstiegen? Möchten Sie sich einen Überblick über das Sortiment verschaffen? Nutzen Sie den Roto Treppen-Konfigurator, um sich schnell die in Frage kommenden Produkte für Ihr Bauvorhaben anzeigen zu lassen.

Jetzt konfigurieren
